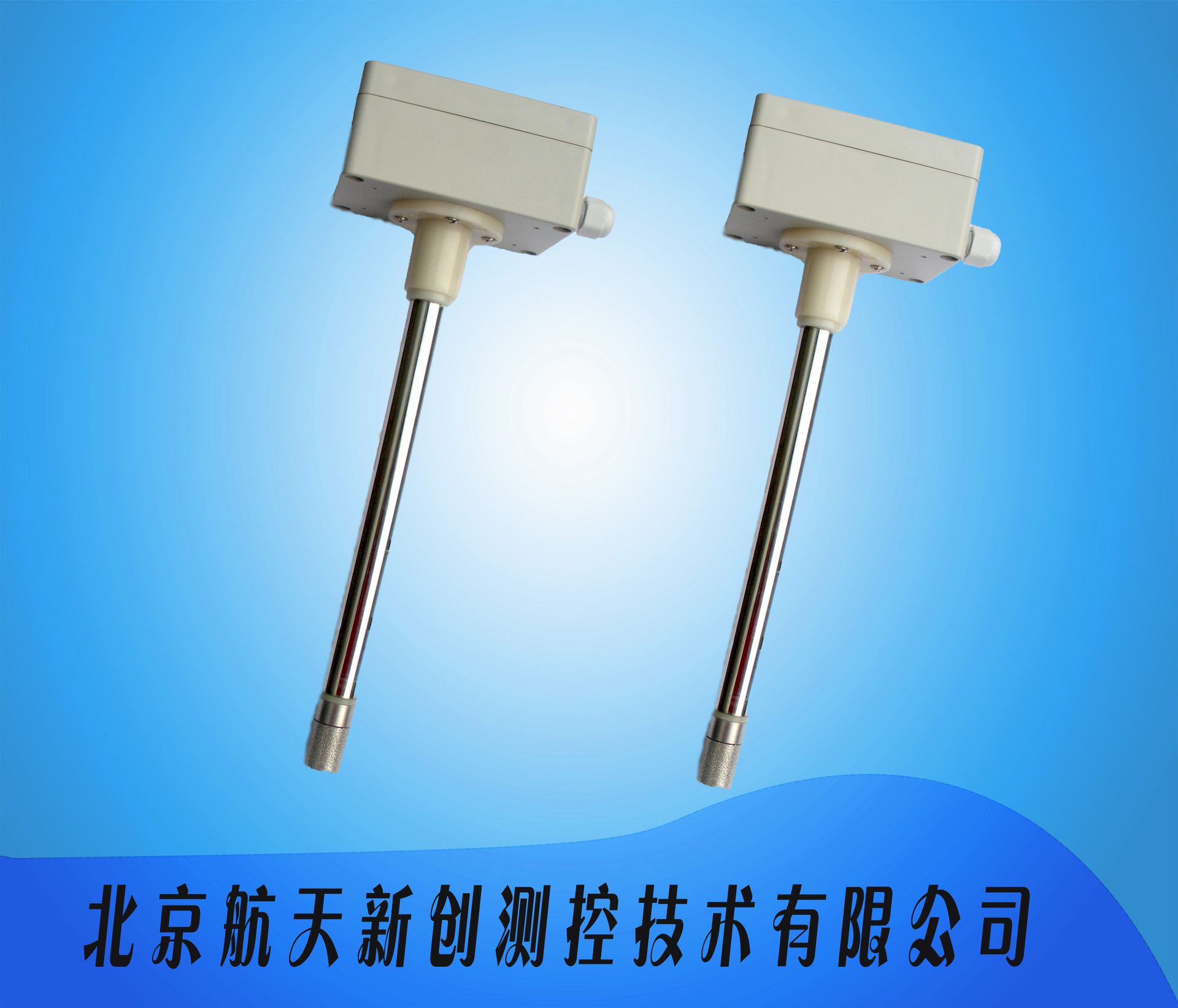

活動法蘭插入式溫濕度傳感器


鍍鎳防塵防護罩

    非常感謝您購買、使用我公司FHT-01系列產品。本說明書詳細介紹了本產品的使用方法及注意事項,請您在使用本產品仔細閱讀本說明書。產品在出廠已經過嚴格的質檢,收到產品后請您仔細核實產品的型號、產品的完好性、產品使用說明書、檢驗合格證等附件是否齊全。如對產品有不詳之處請聯系我公司技術部或當?shù)亟?jīng)銷商。

一、概述

    傳感器、變送一體化設計。本產品為管道安裝式溫濕度傳感器，采用科學、合理的線性化電路設計，采用瑞士進口芯片，精度高，性能穩定，是通訊機房、辦公室、暖通空調、倉庫、樓宇自控、醫院、博物館、檔案館等場地的理想的產品選擇,已獲得眾多客戶的認可。

二、特點

     ●  外觀精致、美觀

     ●  價格低廉、物超所值

     ●  性能穩定、使用壽命長

     ●  不銹鋼探頭、耐腐蝕

     ●  安裝簡單、經濟適用

三、技術參數

       供電電源：  AC/DC 24V (18V－－24V)

       輸出信號：  4-20mA(三線制或者兩線制）0-20mA 0-5V 0-10V

                         RS485

       量      程：  溫度   -40℃－－125℃（根據要求可任意設定溫

                         度量程）

                         濕度   0%RH－－100%RH

       精     度：    溫度  ±0.5℃  ( 25℃下 )

                         濕度  ±3%RH （ 5%RH-95%RH,25℃下 ）

       穩 定 性：   濕度 ≤1%RH/y

                         溫度 ≤0.2℃/y

       響應時間:   ≤2s (1m/s風速)

       負載能力：  電流輸出型 ≤500Ω;電壓輸出型≤2K

       安裝方式：  風管式

       殼       體：  ABS灰色殼體 (標準深度100mm，直桿，常溫，電流信號，                             可根據客戶要求定做，價格有差別請諒解）

       過程連接：塑料活動法蘭 DN65MM,dn16mm

       保護套管：φ16不銹鋼管

        輸出線：標配60公分普通線

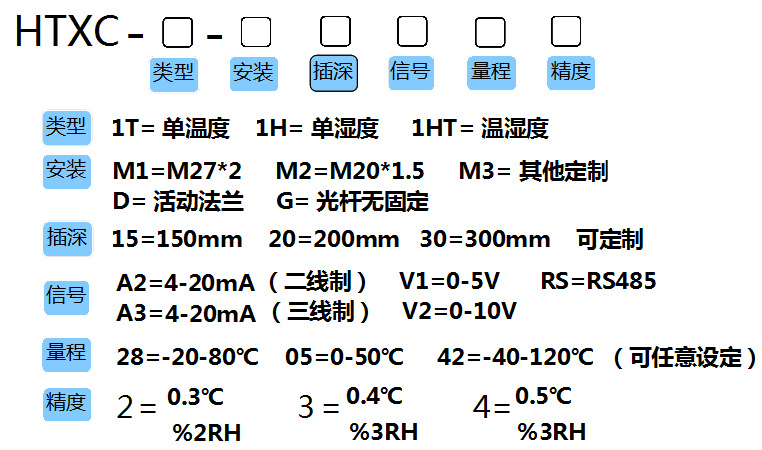

四、選型表

 五、接線說明

       1、   紅色：電源24VDC      黑色：GND（地線）

              黃色：溫度信號線        藍色：濕度信號

          2、紅色：電源24VDC      黑色：GND（地線）

           黃色：RS485+          藍色：RS485-

       注: 任何錯誤的接線均有可能對傳感器本身造成不可逆的損壞!

六、注意事項

       1、使用請認真閱讀本說明書,確保接線正確。

       2、避免在易于傳熱且會直接造成與待測區域產生溫差的地帶安

            裝,否則會造成溫濕度測量的不準確。

       3、本傳感器可在-40℃─125℃環境下使用。

       4、本傳感器不適合在長期結露和嚴重化學污染環境下使用。

       5、產品不使用時，應置于干燥環境下保存。
