安科瑞ARCM300智慧用電在線監控裝置 漏電火災 溫度監控

智慧用電在線監控裝置是針對0.4kV 以下的TT、TN 系統設計的智能電力裝置，具有單、三相交流電測量、四象限電能計量、諧波分析、遙信輸入、遙信輸出功能，以及RS485 通訊或GPRS 無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

　1 概述

　　智慧用電在線監控裝置是針對0.4kV 以下的TT、TN 系統設計的智能電力裝置，具有的單、三相交流電測量、四象限電能計量、諧波分析、遙信輸入、遙信輸出功能，以及RS485 通訊或GPRS 無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

　　ARCM300智慧用電在線監控裝置，可實現電流、電壓、功率、功率因數、系統頻率、電能等全電量自動化測量、多路溫度測量、剩余電流測量、在線編程、LCD顯示、開入開出、越限告警、RS485數字通訊以及GPRS無線通訊等功能

　　功能

　　● 可在線監測單路或多路的漏電流，各相電纜溫度信號，每路通道具有斷線、短路檢測功能；

　　● 額定剩余電流報警動作值，脫扣延時及動作類型可根據需要靈活設置；

　　● 標準35mm導軌式安裝，LCD顯示；

　　● 畫面暫留功能，漏電故障發生時，該通道顯示畫面暫留，顯示該通道漏電或超溫時的值，方便上位機的故障記錄；

　　● 具有事件存儲功能，監控探測器能夠記錄報警發生的時間、類型、參數，根據報警記錄可以分析現場的用電情況，為消除故障提供依據；

　　● 采用現場總線通訊技術，上位機管理軟件可以時刻監控現場的運行情況，及時發現報警

　　信息。通過RS485接口，標準Modbus協議可以與各種標準系統相連；

　　● 集成度高，網絡化，智能化程度高，動作特性合理；

　　● 適用于0.4kV電壓等級TN-C-S、TN-S及部TT系統

　　2 產品型號

　　3 技術參數

　　4 安裝與接線

　　4.1 外形及安裝尺寸(單位mm)

　　4.2 安裝方式

　　35mm 導軌安裝，可加固定端子進行固定。

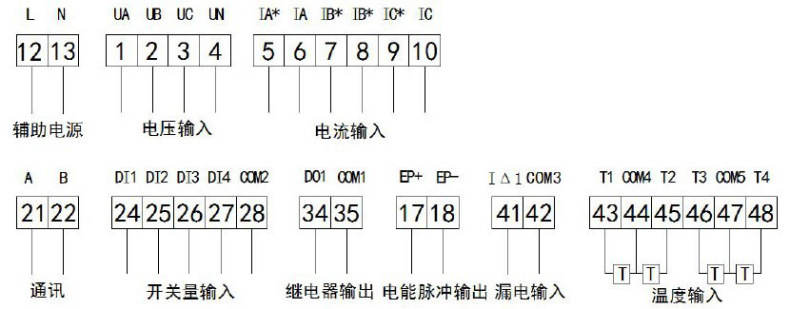

　　4.3 接線說明

　　5 指示燈定義及按鍵操作

　　5.1 測量項目及絲印說明

　　可同時監控剩余電流和溫度,并根據剩余電流和溫度的大小作出報警指令。并且當輸入信號達到報警設置時，發出聲光報警。

　　5.2 指示燈定義

　　● 運行指示燈(綠色)：儀表處于正常運行時，指示燈閃爍，閃爍頻率大約為一秒一次;

　　● 消音指示燈(綠色)：儀表處于消音狀態時，指示燈亮;

　　● 報警指示燈(黃色)：儀表處于報警狀態時，指示燈亮;

　　● 故障指示燈(黃色)：儀表處于故障時，故障指示燈常亮(故障為外部線路故障，而不是儀表本身的故障);

　　● 狀態指示燈(綠色)：長亮(已連接到服務器)，閃爍(未連接服務器);

　　● 通訊指示燈(綠色)：快閃(儀表內部通訊正常)，慢閃(儀表內部通訊異常);

　　● 信號指示燈(紅色)：長亮(無線信號強，RSSI 值大于15)閃爍(無線信號弱，RSSI 值小于15);

　　● 網絡指示燈(紅色)：閃爍(GPRS 模塊工作正常)。

　　5.3 按鍵操作

　　可通過按鍵對儀表進行地址、參數設置，亦可通過按鍵來對儀表執行消音、自檢和復位操作等。

　　6 儀表常見故障分析

　　● 若儀表運行指示燈不亮，請檢查電源是否接好;

　　● 若儀表狀態指示燈閃爍，請檢查儀表是否配置好或SIM 是否插好;

　　● 若儀表通訊指示燈慢閃，直接送修;

　　● 若儀表網絡指示燈長亮或熄滅，儀表GPRS 模塊有問題，直接送修。

　　7 安裝要求

　　● 此儀表應安裝在現場無線信號良好的地方;

　　● 必須讓具有資格的安裝人員安裝此儀表，并且安裝之前要仔細閱讀使用說明;

　　● 接線時按照使用說明中的接線方式接線，接線完成后要認真核對接線是否正確，以免通電后損壞探測器、產生危險事故;

　　● 安裝或拆除儀表時，請確認工作電源、待測母線及相關部分電源已切斷以免發生觸電，造成危險和人員傷害;

　　● 接線、布線請按相關規范要求，以免發生短路、斷路等事故，同時也方便日后的維護和檢修;

　　● 儀表的正常運行依賴于正確的安裝、設置和操作，安裝之前請?jiān)敿?xì)閱讀安裝、設置和操作的相關內容，以保證儀表的正常運行。
