Parade PS8625主要特性：
允許使用帶DisplayPort的LVDS顯示面板™ 或eDP™ 視頻源設備
支持1920×1200@60Hz時24位色深
Parade的Crystal Free不需要外部水晶或時間參考™ 技術
單臺3.3V或2.5V低功耗電源，1920×400mW以下1200@60Hz時，每像素24位
雙電源選項為I/O使用3.3V或2.5V，核心使用1.35V或1.2V
無固件操作，支持硬件引腳配置或初始代碼配置
可選I2C主機，用于外部EEPROM初始代碼加載和設備配置
芯片控制的可選I2C從接口
ESD:HBM 8kV at連接器引腳
工作溫度范圍可用性：-20°C至70°C（商用），-40°至85°C（工業）
7x7mm QFN56（無鹵素，符合RoHS）
瑞奇達Capstone CS5211參數特性：
2通道DisplayPort v1.1兼容接收機
支持18位單端口、18位雙端口、24位單端口和24位雙端口LVDS輸出
支持LVDS應用程序的OpenLDI和SPWG位映射
內置振蕩器，不需要外部晶體
嵌入式線性壓降調節器（LDO）
片上MCU
通過GPIO引腳控制選擇支持面板
開機后自動加載引導ROM
通過I2C總線或輔助通道更新串行引導ROM數據
自動芯片電源模式控制。
eDP和LVD的EMI降低
廣泛的核心功率范圍從1.8V到1.2V。
QFN68封裝。
HBM 4KV
綜上可見: Parade PS8625與瑞奇達CS5211的功能與參數特性是一致的，瑞奇達CS5211是可以替代PS8625且完全替代。

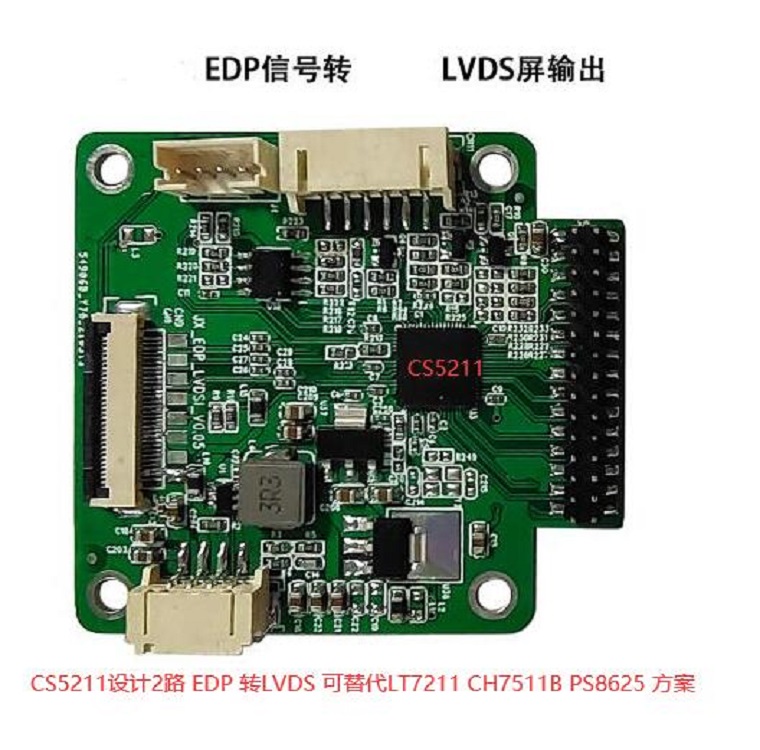

瑞奇達CS5211替代PS8625 設計DP轉LVDS方案PCB板圖如下所示：

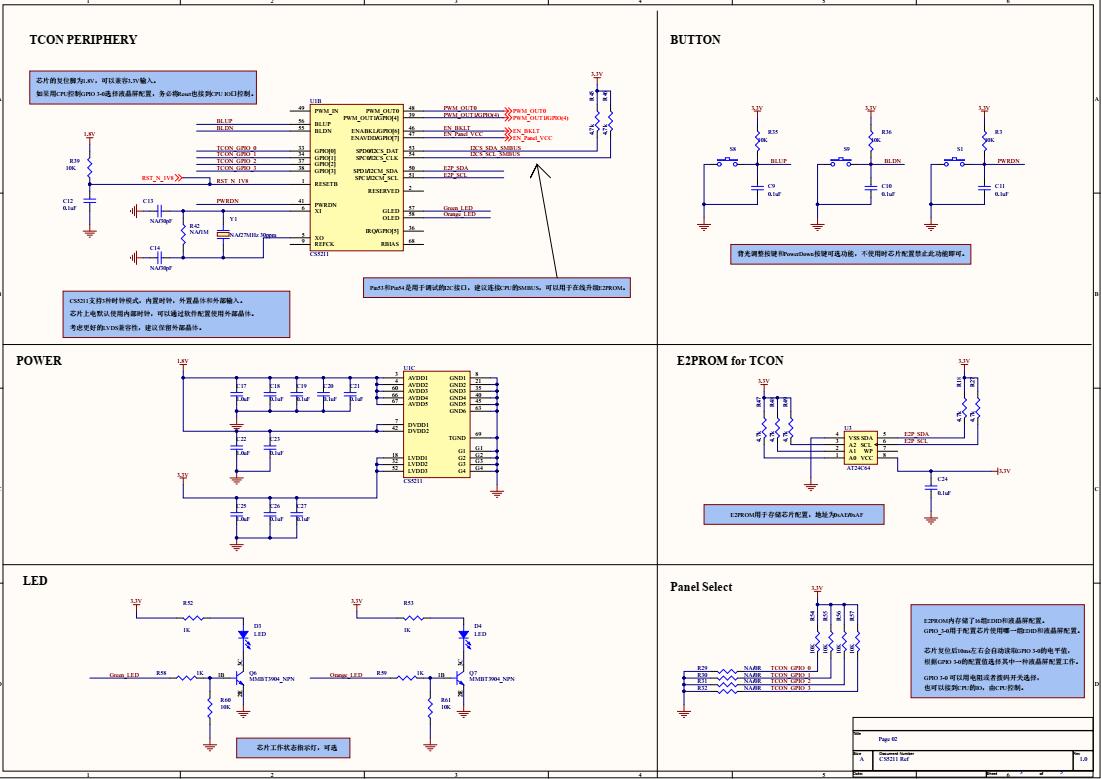

CS5211替代PS8625設計DP轉LVDS方案參考原理圖：

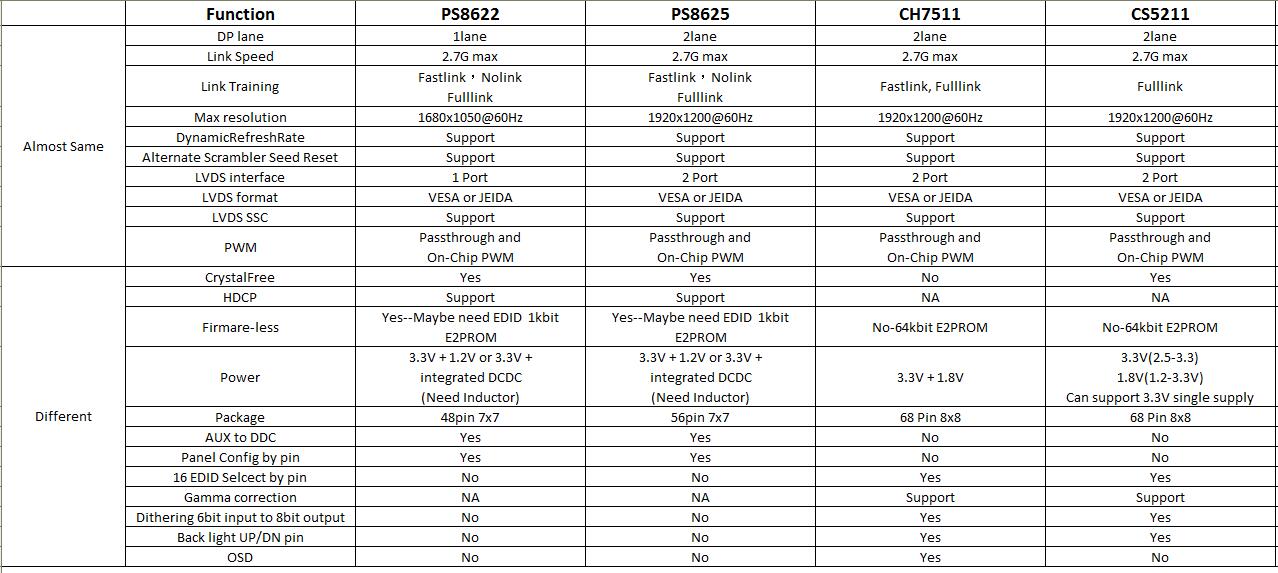

CS5211與CH7511 PS8625參數差異列表如下所示：
Parade PS8625(DP至LVDS)是一款DisplayPort到LVDS轉換器，PS8625支持雙通道DP輸入，雙鏈路LVDS輸出。同時PS8625是一個顯示端口™ 到LVDS轉換器設計的PC機，利用GPU和顯示端口（DP™) 或嵌入式顯示端口（eDP™) 輸出和接受LVDS輸入的顯示面板。
CS5211也是一款DP轉LVDS方案設計芯片。CS5211可將eDP輸入轉換為LVDS信號。CS5211的高接收器支持嵌入式顯示端口（eDP）1.1規范。該設備將解碼RGB格式的高速eDP的交流耦合差分信號，并驅動與LVDS接口集成的TFT面板。內置LVDS發射機配備靈活的OpenLDI/SPWG位映射，能夠驅動單端口或雙端口（18/24位）LVDS面板。CS5211的LVDS輸出可以配置為支持高達1920x1200分辨率，刷新率為60赫茲。此外，CS5211還具有背光逆變器控制、亮度調節、圖像抖動算法和EMI抑制機制等增強顯示功能，有利于系統制造商。
CS5211配置為eDP到LVDS轉換器；LVDS發送器支持單端口18位、單端口24位、雙端口18位和雙端口24位傳輸，并支持OpenLDI和SPWG位映射。
綜上所述：CS5211在功能特性和LVDS屏設置方面跟PS8625是一致的.
瑞奇達CS5211替代PS8625 設計DP轉LVDS方案PCB板圖如下所示：
CS5211替代PS8625設計DP轉LVDS方案參考原理圖：
CS5211與CH7511 PS8625參數差異列表如下所示：
關鍵詞：CS5211 普瑞PS8625 DP轉LVDS設計方案
CapstoneCS5211|代替昆泰CH7511BEDP轉LVDS屏轉換驅動芯
CS5211是一種橋接芯片，可將eDP輸入轉換為LVDS信號。CS5211的高接收器支持嵌入式顯示端口（eDP）1.1規范。該設備將解碼RGB格式的高速eDP的交流耦合差分信號，并驅動與LVDS接口集 更多詳細CS5211方案設計|CS5211規格說明書|臺灣瑞奇達CS5211芯片
CS5211是一個eDP到LVDS轉換器，配置靈活，適用于低成本顯示系統。CS5211與eDP 1.2兼容，支持1通道和2通道模式，每通道速度為1.62Gbps和2.7Gbps。CS5211采用強大的 更多詳細
